एडीएसएस केबलों की मुख्य विशेषता उनका निर्माण सभी-ढांकता हुआ सामग्रियों का उपयोग करके किया जाता है, जिसका अर्थ है कि वे पूरी तरह से गैर-धातु घटकों से बने होते हैं। यह डिज़ाइन कई लाभ प्रदान करता है, जिसमें विद्युत हस्तक्षेप का प्रतिरोध, बिजली के हमलों के प्रति प्रतिरोधक क्षमता और विभिन्न मौसम स्थितियों में स्थायित्व शामिल है। इलेक्ट्रिक पावर विभाग में एडीएसएस केबल भी हल्के होते हैं और स्थापित करने में आसान होते हैं
शहरी नेटवर्क परिवर्तन और ग्रामीण नेटवर्क परिवर्तन के संचार निर्माण में इसका व्यापक रूप से उपयोग किया गया है। सी एंड सी (केबल और कनेक्टर) बाजार की मांग का अनुपालन करता है। इसने घरेलू एडीएसएस ऑप्टिकल केबल में अग्रणी भूमिका निभाई और इसे हवाई और भूमिगत दोनों प्रतिष्ठानों के लिए उपयुक्त बनाकर इन-हाउस विकसित किया गया।
फाइबर रंग कोड
प्रत्येक ट्यूब में फाइबर का रंग नंबर 1 नीले से शुरू होता है।
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
नीला |
नारंगी |
हरा |
भूरा |
स्लेटी |
सफ़ेद |
लाल |
काला |
पीला |
बैंगनी |
गुलाबी |
पानी |

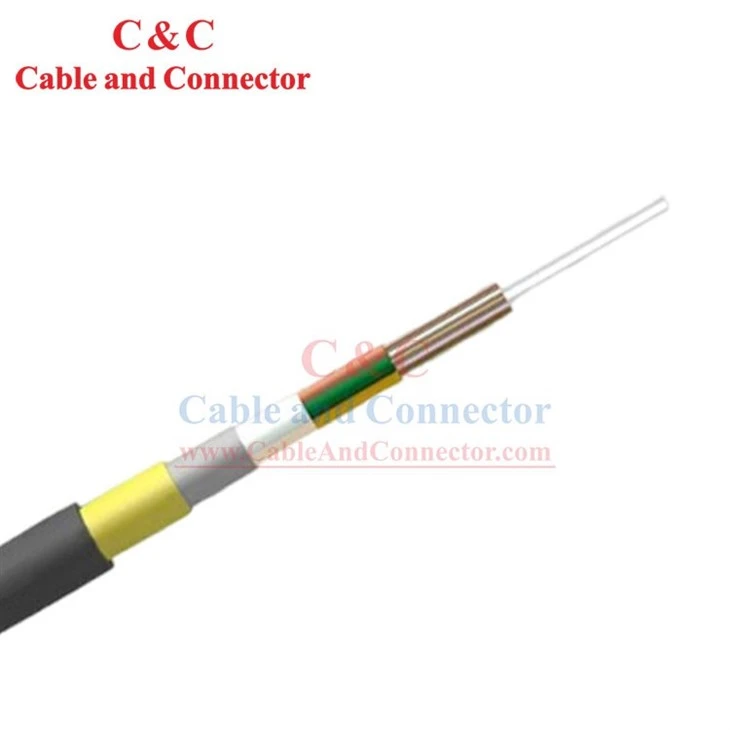

केबल संरचना और पैरामीटर
|
एस.एन. |
वस्तु |
इकाई |
कीमत |
|
1 |
रेशों की संख्या |
गिनती करना |
48 |
|
2 |
प्रति ट्यूब फाइबर की संख्या |
गिनती करना |
12 |
|
3 |
तत्वों की संख्या |
गिनती करना |
6 |
|
4 |
बाहरी आवरण की मोटाई |
मिमी |
1.8 |
|
5 |
केबल व्यास (±5%) |
मिमी |
12.9 |
|
6 |
केबल का वजन (±10%) |
किग्रा/किमी |
120 |
|
7 |
अधिकतम स्वीकार्य तनाव |
N |
3000 |
|
8 |
अल्पावधि क्रश |
एन/100मिमी |
1000 |
|
9 |
अवधि |
m |
60 |
नोट: यांत्रिक आकार नाममात्र मूल्य हैं।
ऑप्टिकल केबल की विशेषता
1 मिनट। स्थापना के लिए झुकने की त्रिज्या
स्थैतिक: 10 x केबल व्यास
गतिशील: 20 x केबल व्यास
2) अनुप्रयोग तापमान रेंज
ऑपरेशन: -40 डिग्री ~ +60 डिग्री
स्थापना: -10 डिग्री ~ +60 डिग्री
भंडारण/परिवहन: -40 डिग्री ~ +60 डिग्री
ऑप्टिकल फाइबर की विशेषता
|
G652D फाइबर सूचना |
|
|
मोड फ़ील्ड व्यास (1310nm) |
9.2मिमी±0.4मिमी |
|
मोड फ़ील्ड व्यास (1550 एनएम) |
10.4मिमी±0.8मिमी |
|
केबल फाइबर की तरंग दैर्ध्य काट लें (λप्रतिलिपि) |
£1260 एनएम |
|
1310 एनएम पर क्षीणन |
£0.36dB/किमी |
|
1550 एनएम पर क्षीणन |
£0.22dB/किमी |
|
1550 एनएम पर झुकने का नुकसान (100 मोड़, 30 मिमी त्रिज्या) |
£0.05dB |
|
1288 से 1339एनएम की सीमा में फैलाव |
£3.5पीएस/ (एनएम•किमी) |
|
1550 एनएम पर फैलाव |
£18पीएस/ (एनएम•किमी) |
|
शून्य फैलाव तरंगदैर्घ्य पर फैलाव ढलान |
£0.092ps/ (nm2•किमी) |
